永磁同步電機按照轉子在電機內的位置可以分為外轉子結構和內轉子結構，區別就是里面轉還是外面轉，里面轉是內轉子結構，外面轉是外轉子結構。
通常轉動部分是嵌磁鋼的部分,即轉子；不轉的部分是線圈部分，即定子。下面我們一起來聊一聊永磁電機內轉子與外轉子的區別。
在實際應用中，內轉子和外轉子有以下區別：
1、旋轉位置差異。內轉子，即電機傳動部分在內部，外殼處于靜態，內部旋轉；外轉子是內部靜態，外部外殼轉動。通常來說，嵌磁鋼（永磁體）部分會轉動，而線圈部分不轉動，根據永磁體鑲嵌工藝與位置，也可以分辨外轉子和內轉子。
2、永磁體積大小。外轉子永磁體積小，軸向尺寸小，系統運行穩定性好。內轉子永磁體積大，軸向尺寸對應也就更大，重心高，運行穩定性差。
3、轉速。以相同的直流無刷電機為例，內轉子電機的轉速要明顯高于外轉子電機。
4、應用。內轉子常被應用至電機、發電機、燃氣輪機以及壓縮機等動力機械，而外轉子則通常被安裝在葉輪李，承擔散熱冷卻的作用。

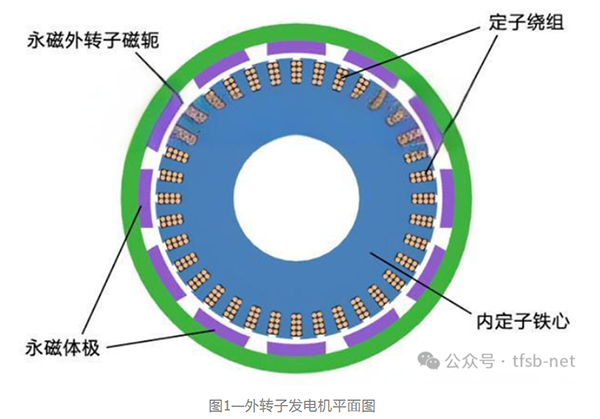

外轉子電機的特點是定子固定在靠軸中間位置不動，轉子在定子的外圍旋轉，也屬徑向氣隙磁通結構，與內轉子結構相比是轉子與定子換了個位置，圖1是外轉子發電機平面圖，定子在電機內部稱為內定子，轉子在電機外周，稱為外轉子。
