直驅外轉子永磁風力發電機

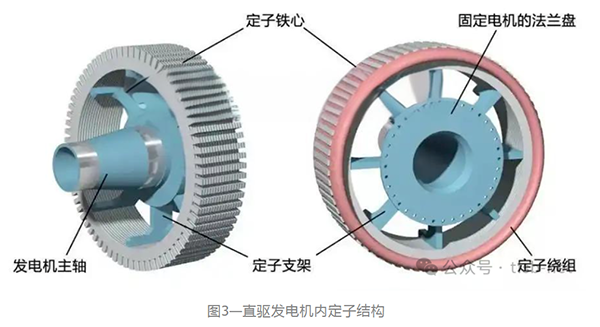

下面介紹直驅外轉子永磁風力發電機組的組成與結構，通過一個永磁外轉子發電機模型介紹其構造，圖3左圖是內定子鐵心圖，定子鐵心由導磁良好的硅鋼片疊成，定子鐵心外周有許多槽，發電機的繞組就嵌裝在槽內，繞組是按三相規律分布。
一般大型直驅風力發電機外轉子有30至40對磁極，定子槽數為180至240個左右。為了清晰顯示內定子鐵心的構造，本模型的線圈槽數比實際直驅發電機要少得多。
定子鐵心安裝在定子支架上，定子支架一端有安裝到機艙機座的法蘭，另一端是外轉子轉軸，也是風力發電機的主軸，主軸要負擔整個風輪與外轉子的重量與風力，主軸與法蘭盤要有很高的強度。
圖4是外轉子結構剖視圖，在兩個方向展示其結構。外轉子如同一個桶套在定子外側，由導磁良好的鐵質材料制成，在“桶”的內圓周固定有永久磁鐵做成的磁極，“桶”就是轉子的磁軛，這種結構的優點之一是磁極固定較容易，不會因為離心力而脫落，外轉子磁軛固定在轉子軸套上。

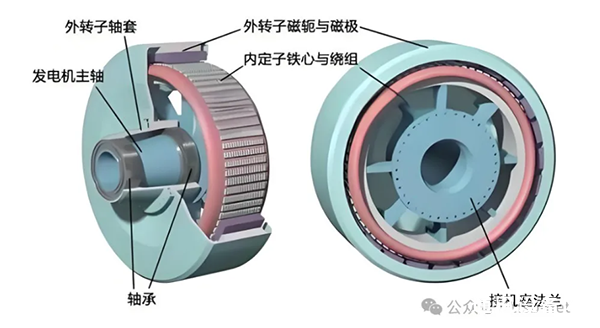

把外轉子安裝在發電機主軸上，組成外轉子發電機，下圖從兩個方向展示其結構。外轉子軸套既固定外轉子，還要安裝整個風輪，承受很大的負荷，所以通過兩個大軸承安裝在發電機主軸上。
內轉子與外轉子的優缺點為：
內轉子的優點包括扇葉輕便、電機易生產以及組裝、成本較低等，但存在電機升溫快、功耗大、電壓不穩定容易損壞電機，壽命短等問題。
外轉子的優點在于可以制作成全封閉結構，啟動后便可以迅速運轉，功耗低、轉速高、高效，使用壽命長，但是密封性差，轉子慣性大，噪音大，在動平衡方面要求高。
