產品概述

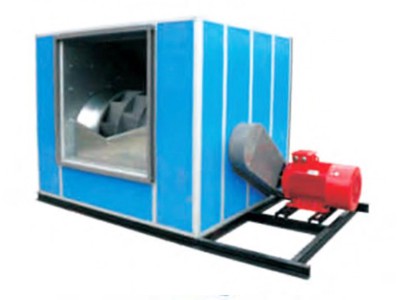

1、HTFC-V型后傾柜式離心風機是一種葉片為后傾式的箱型離心風機，產品由后傾式離心風機、電機、軸承、傳動件、箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同的安裝需要。根據消防與通風的不同要求分A式和B式兩種類型；A式電機裝在箱體內,用于通風換氣；B式電機裝在箱體外，用于消防排煙，根據CCCF細則規定,命名為“離心式消防排煙風機”并經國家消防合格評定中心按GA211-2009《消防排煙風機耐高溫試驗方法》進行耐高溫試驗,并通過CCCF認證，風機能在280℃高溫條件下連續運行30分鐘。
2、風機分為單速和雙速，配用雙速配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要，風機也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定范圍在25Hz-50Hz。
3、為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdⅡBT4Gh，適用于易燃、易爆氣體枉的場所。
4、風機可加配初效、中效或高效過濾器, 以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗并需適當增加箱體長度。
產品工作條件
工作溫度：-20~+40℃(可連續運轉)
耐高溫：100℃(可連續20小時)，280℃(可連續30分鐘）
濕度：小于90%
介質條件：空氣
工作電源：三相380V/50Hz
產品應用
風機可廣泛應用于賓館、飯店、禮堂、影視院、地下室、廠礦企業、辦公樓等場所通風排煙，特別適用于需要低噪聲、大風量通風排煙場所。
產品配置
a、標準配置
●葉輪 ●電機 ●機芯(機殼、集流器、支架) ●皮帶輪、皮帶
●軸承 ●主軸 ●皮帶罩(僅B式)電機調節導軌 ●進出風口法蘭
b、備選件及附件(訂貨時注明是否購買)
※減振設備 ※控制箱 ※消聲器 ※過濾器 ※對接法蘭 ※電機防雨罩(僅B式)
產品加工工藝
a、風機葉輪為優質鋼板，蝸殼為優質鍍鋅板，全部模具化生產，采用焊接成型，葉輪經動、靜平衡校正，其平衡精度不大于5.6級。
b、風機箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎機組一次拉伸而成(也可根據用戶需要采用鋁合金型材)，板為優質的鍍鋅板，表面清潔美觀、耐腐蝕性強。產品可進行現場拆裝。
c、后傾柜式離心式風機代號表示
HTFC -V-NO-S
HTFC——表示消防通風(兩用)低噪聲柜式離心風機
v——表示后傾式
s——表示雙速
