全自動風管生產二線 全自動風管生產三線 全自動風管生產四線 全自動風管生產五線級風管生產5線自動完成卷板開卷、校平、壓筋、剪角、壓聯合口/單雙口、壓雙側共板法蘭/角鋼法蘭，該生產線占地小，組合方便，可以在現場施工，生產效率高，其最大進料速度為16米/分鐘，每米的長度誤差為正負0.5mm，對角線誤差為正負0.8mm。控制系統中英文語言可以任意切換。全新一代風管自動化生產線。風管生產5線采用U型結構，優勢是占地面積小，速度快。長度14米，寬6.5米，日生產量在1000-2500平方，帶日累計計數功能，月累計計數功能。

超級風管生產5線可選共板法蘭風管成型 角鋼法蘭風管成型一次性完成。歡迎大家來廠家參觀考察

基本配置：

1.       料架一臺（4個料盤，最大承重8噸）

2.       導料臺一個

3.       主機一臺

4.       位移咬口機一臺

5.       傳送平臺一個

6.       雙機聯動共板法蘭機一臺

7.       雙機聯動角鋼法蘭機一臺

8.       電腦控制系統一套

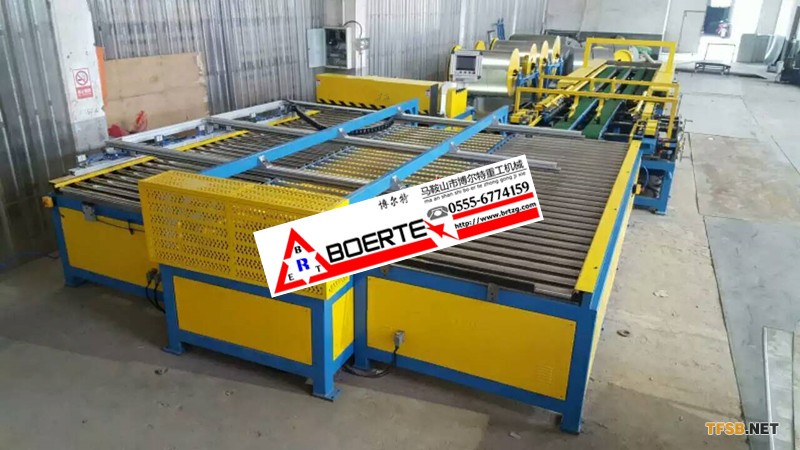

全自動風管生產超級5線

二、技術參數：

01)材料材質：鍍鋅板、不銹鋼；

02) 材料厚度：CS/TDF法蘭：鍍鋅板（0.5～1.2mm）不銹鋼（0.5～1.0mm）           PDF1/PDF2法蘭：法蘭高度25為0.8mm,法蘭高度30為1.0mm

03)卷料寬度：1000-1300mm

04)料架載重：6500kg

05)卷料內徑：φ480mm

06)卷料外徑：φ1000mm（最大）

07)運行速度：18m/min（最快）

08)加工最大：99999mm

09)加工最小：100mm

10)長度誤差： ±0.5mm

11)壓筋要求: 標準“U”型(5條):（間距：210mm）

12)控制系統: PLC控制

13)電源要求:  380V 50/60Hz 3相11KW

14)使用功耗：用電電器累加功率：17.19KW使用功耗每小時10.98KW

15)液壓壓力:  8MPa（最大14Mpa）

16)氣壓壓力:  0.8Mpa

17)運行方式: 直線

三、生產線組成及各部分功能：

1、電動雙盤放料架：

單料盤可承載5T的料卷，料盤內芯為標準尺寸φ480mm，放料軸用45#鋼，經調質處理后加工而成，具有足夠的強度和剛性。機架采用方管和槽鋼組焊而成，再經過時效處理，從而保證了在使用過程中的穩定性。該放料架配備了1.5KW的電機，經過減速裝置驅動和電路控制，實現了自動放料控制、退料及點動進料的功能，對板料表面起到了很好的保護作用，避免了一般放料機損傷料邊的現象。用戶換料時只要將放料軸從放料架上整體吊下來，放入要使用的卷料內芯中，人工鎖緊定位箍，就完成料卷的放置，操作簡單，換料輕松自如。

2、送料調平壓筋機：

送料調平機采用通用技術與獨特方法的設計而成，送料輥外圓包膠,,保證送料過中不打滑,又保證不會損傷板料的外表面料，壓筋輥材料45#鋼，經調質及電鍍等合理工藝處理后，表面性能良好，其剛性、撓度、表面粗糙度等機械性能大大提高，由此對調平后的板料表面狀態及平整性起重要作用。壓筋采用五線平行的的形狀，壓筋環選用優質鋼材，加以熱處理，能滿足厚度1.2mm內板料的壓筋，一次可以成形出具有五線弧度、角度的形狀，使成形的板材鋼性大大增強。
