1． 系統漏風量測試規定和原則
    《規范》中規定，風管系統安裝完畢后，應按系統類別進行嚴密性檢驗，根據風管系統的工作壓力可劃分為三個類別，系統工作壓力P≤500Pa為低壓系統；系統工作壓力500Pa<P≤1500Pa為中壓系統；系統工作壓力P>1500Pa為高壓系統。民用建筑中通風空調系統通常是低、中壓系統。
    高壓系統風管嚴密性檢驗，為全數進行漏風量測試；中壓系統大都為低級別的凈化空調系統、恒溫恒濕
與排煙系統等。風管的嚴密性檢驗，應在漏光法檢測合格后，對系統漏風量測試進行抽檢，抽檢率為20％，且不得少于1個系統。低壓系統大都為一般的通風、排氣和舒適性空調系統，在加工工藝得到保證的前提下，采用漏光法檢測，當漏光法檢測結果符合規范要求時，可不進行漏風量測試。如當漏光檢測達不到要求時，應按規定的抽檢率做漏風量測試抽檢，抽檢率為5％，且不得少于1個系統。
    矩形風管的允許漏風量應符合以下規定：
    低壓系統風管 Q_L≤0．1056P^0.65
    中壓系統風管 Q_N≤0．0352P^0.65
    高壓系統風管Q_H≤0．0117P^0.65
    式中Q_L、Q_N 、Q_H為系統風管在相應工作壓力下，單位面積風管單位時間內的允許漏風量[m ³／(h·m²)]；P為指風管系統的工作壓力(Pa)
    低壓、中壓圓形金屬風管、復合材料風管以及采用非法蘭形式的非金屬風管的允許漏風量，應為矩形風管
規定值的50％；磚，混凝土風道的允許漏風量不應大于矩形低壓系統風管規定值的1．5倍；排煙、除塵、低溫送風系統按中壓系統風管的規定，1～5級凈化空調系統按高壓系統風管的規定。
    從風管系統漏風的機理分析，系統末端的靜壓小，相對的漏風量也小，故風管系統嚴密性檢驗原則以主、干管為主?？烧麄€系統測試，也可分段進行，分段的方法實施較為靈活、方便；整段測試時，應該考慮測試裝置風機應有足夠的風量和風壓，以滿足測試要求。
    2． 技術難點和方案選擇
     (1)技術難點。為保證被測系統嚴密，測量結果真實，因此必須對系統中的開口(風口)進行嚴格封堵，確保不漏風。另外，測試裝置的關鍵部位的連接部分必須嚴密不漏風，標準長頸噴嘴(指風室式測試裝置)的幾何尺寸必須符合要求，否則會引起較大的測量誤差。而噴嘴的流量系數受環境溫度、雷諾數Re等影響，在工程應 用中確定起來較困難，存在一定的誤差，不過該誤差通常在允許的范圍內。

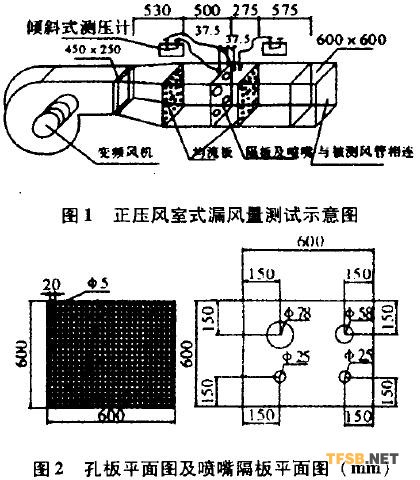

    (2)方案選擇。采用正壓風室式(噴嘴)漏風量測試裝置，由于該裝置與國際上技術先進的標準一致，和風管式(孔板)漏風量測試裝置相比測量精度高。測試裝置由風機、連接風管、傾斜式微壓計、均流板、風室、隔板和噴嘴等組成，其裝置如圖1、圖2所示。



    漏風量測試裝置的風機，其風壓和風量應選擇大于被測定系統(設備的規定試驗壓力)最大允許漏風量的1．2倍。測試裝置的試驗壓力的調節，采用變頻離心風機，可以根據被測風管內的靜壓值不同，任意選定試
驗工作壓力。風機型號：T4—72#4；參數：流量Q=4040／7460m3 ／h；全壓P=204／129mmH20；轉速n=
2900／rain；功率P=5．5kW。
    漏風量測試裝置的壓差測定采用傾斜式微壓計，其最小讀數分格不應大于1 mm，即2．0Pa。

    測試裝置采用標準長頸噴嘴。噴嘴必須按圖2的要求安裝在隔板上，四個噴嘴，其中兩個Φ25mm，一個Φ58mm，一個Φ78mm。兩個噴嘴之間的中心距離不得小于較大噴嘴喉部直徑的3倍；任一個噴嘴中心到風室最近側壁的距離不得小于其噴嘴喉部直徑的1．5倍。噴嘴前后兩塊均流板上小孔的直徑為Φ5mm，各孔的中心間距均為20mm風室中噴嘴兩端的靜壓取壓接口，應為多個且均布于四壁。靜壓取壓接口至噴嘴隔板的距離不得大于最小噴嘴喉部直徑Φ25mm的1．5倍(37．5mm)。   然后，并聯成靜壓環，再與傾斜式微壓計相接，本裝置測定漏風量時，通過噴嘴喉部的流速應控制在15～35m／s范圍內，并且要求噴嘴隔板后的所有連接部分應嚴密不漏。
    3．工程案例應用分析
    (1)工程案例。青島國際帆船中心奧運村通風空調工程中的鍍鋅風管制作與安裝于2005年12月結束，按照施工規范要求對通風空調風管系統進行漏風量測試抽檢?，F(xiàn)以奧運村地下二層車庫排煙系統(見圖3)為例，
做漏風量測試過程說明。



    (2)允許漏風量計算，本排煙系統工作壓力為900Pa，屬于中壓系統，風管總面積為365．48ram，整個系統做測試，測試時室內周圍環境溫度為8'E。
    允許漏風量：Q<0．1056P^0.65=0．0352×900^0.65 =2．93[m ／(h·m2)]，
    系統允許總的漏風量為：Qz=Q×S=2．93×365．48=1071m ／h
    (3)測量過程。將正壓風室式漏風量測試裝置與被測系統嚴密連接，風管上風口處嚴密封堵，準備工作結
束后接通電源啟動風機，通過變頻器調節風機的轉速，使噴嘴后風室(也是風管系統)壓力達到試驗壓力900Pa，穩壓后記錄傾斜式微壓計測定的噴嘴前后壓差為400Pa。


    4．結束語
    風管漏風量是風管制作和安裝質量的一個重要性能指標，影響中央空調系統的使用功能。因此，在風管帶
作和安裝之后，應該選用符合現行國家標準《流量測量節流裝置》規定的儀器設備和測試方法，根據現行的國家標準《通風空調工程施工質量驗收規范》(GB50243-2002)中規定的三個壓力類別，對風管進行嚴密性檢驗。來源：青島即墨市城鄉建設局，孫立波，尹學超
