在地下室排煙兼排風風機選型的時候，你會看到很多的風機風量設計偏大，究其主要原因，除了少數計算對地庫性質沒弄清楚外，更重要的問題是在風機風量系數取值上存在主要問題、本文就主要介紹一下地下室相關排煙/排風系統設計問題。
1 地下室排煙量計算

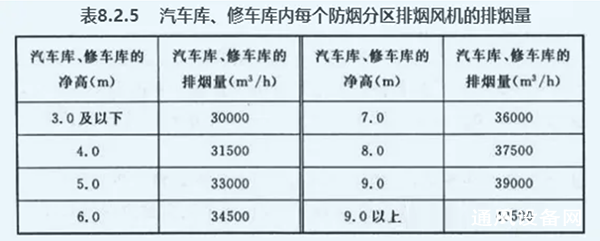

我們都知道，地下室排煙計算是比較簡單的，依據《汽車庫、修車庫、停車場設計防火規范》G50067-2014，8.2.5條，地下室排煙量可按下表計算。
由上表可知，地下室排煙量，只與地下室凈高有關系，根據地下室凈高，采用線性插值法就可以很方便的計算地下室每個防煙分區的排煙量，且排煙量與每個防煙分區面積大小無關。
例如：某地下室層高3.7m,頂板厚度250mm，則地下室每個防煙分區排煙風量為:
3.45X1500+25500=30675CMH,根據規范，此計算值應為每個防煙分區排煙風機的最小排煙量，很多設計師把這個排煙值理解為計算值，設計排煙量還應賦加1.2的系數，最終設計排煙量為：
30675X1.2=36810CMH，然后在風值選型時，根據廠家型號在這個基礎上再次放大，這個就有點不經濟了，個人覺得規范上本來就寫的很清楚，此表計算出的風量應為風機的風量值，即設計風量，考慮到此值為風機最小的風量，最終設計排煙量放大1.1的系數是比較合理的。
2 地下室排風量計算
地下室排風量計算跟防煙分區面積、地庫功能類型及單車排風量有關，當?shù)叵率覍痈?lt;3m時，應按實際凈高計算，當層高≥3m時，可按3m高度計算換氣體積，對于普通住宅地下室而言，層高基本上都>3m, 且換氣次數應按4次/h計算，如地下室一最大防煙分區面積為2000平方，則設計排煙量：
L=2000*4*3=24000CMH，依據《民用建筑供暖通風與空氣調節設計規范》GB50736，該防煙分區設計排風量L:
24000*1.1=26400CMH，故一般普通住宅地下室排風量每個防煙分區的排風量均不超過26400CMH。
地下室還有一種排風量的計算方法，就是單車排風量計算法，即按單車排風量* 每個防煙分區停車數量，那么單車排風量是如何確定呢？
對于汽車出入較頻繁的商業類建筑，單車排風量應按500CMH計，汽車出入一般的普通建筑地下室，按單車排風量按400CMH計，而對于一般普通住宅地下室汽車庫，考慮汽車流量較小，可按單車排風量300CMH計，如地下室某防煙分區內汽車數量為50個車位，則排風量L=15000CMH。
對同一防煙分區，采用上述兩種方法計算排風量后，做對比，取最大值，再放大1.1倍漏風系數，作為最終的防煙分區設計排風量。
3 什么樣的風機選型一看就不經濟？

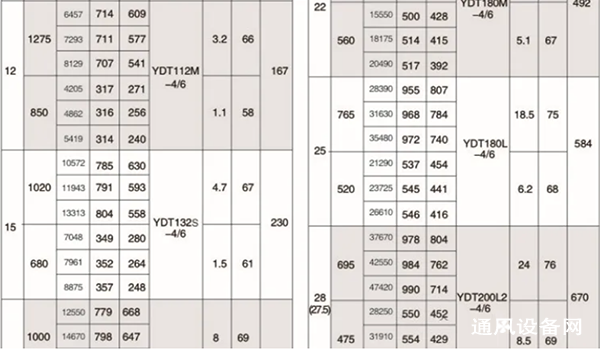

通過以上分析計算，對于普通住宅地下室而言，排煙與排風系統合用機房是比較經濟合理的，每個防煙分區的排煙兼排風風機的風量的計算相差不大，我們看一下型號為HTFC-II雙速風機參數：

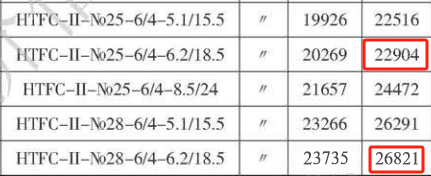

由以上可以看出，對于HTFC-II-25型雙速風機來說，其最高檔風速可達到35480CMH，設計風帶若超過此值，對應風機型號規格需提升一檔，相應的成本也會上升，對于普通地下室層高在3.8m左右的防煙分區,選用HTFC-II-25中檔風量，均在可控范圍。
例如某地下室層高3.6m,原設計風機風量為38230CMH
，可知，該地下室計算風量在附加1.2倍漏風系數后，提搞了2000CMH多后，再作為最終的風機風量，實際上，當風量達到38000CMH多的話，HTFC-II-25型風機已經不再適用了，廠家應該會更換風機型號規格，這樣的話，明顯是不經濟的了。
又如某住宅地下室層高4.2m,，凈高4.0m,設計風量為31500CMH，風機風量值選型為：

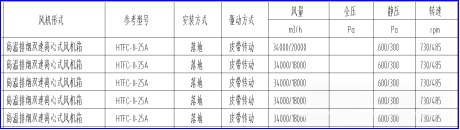

34000/20000CMH,可知，該地下室計算風量在附加1.1倍漏風系數后，與34000CMH基本持平，實際上，最終風機選用HTFC-II-25A型風機是比較經濟合理的，如下圖所示：
4 排煙/排風風機成本分析
對于一般的地下室排煙兼排風風機，經常采用HTFC-II-N025型雙速風機，風機型號規格每提升一檔，僅其設備成本相差在2000~3000元，當然還不包括提高風量導致風管等成本的增加。
以上數據為某地信息價，僅供參考。
5 總結

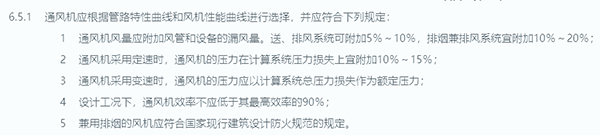

綜上所述，在地下室進行消防排煙設計時，需根據規范表格計算風機風量設計值，可適當增加漏風系數1.1，而不是按《暖通設計規范》6.5.1規范的放大10%~20%最大值，因汽車庫規范表格本身算出來風量就是風機的設計值，這兩個系數在實際計算過程中相差還是蠻大的，當然風量的設計值不僅僅涉及到風機選型問題，對風管設計規格及厚度都有直接的影響。
